液晶拼接屏的常見拼接方式

液晶拼接屏的優勢有哪些？作為大屏幕行業的最佳顯示設備，液晶拼接屏目前被廣泛地應用于娛樂、安防、交通、能源、廣電等各個行業領域。液晶拼接屏可以根據不同使用需求，實現畫面分割單屏顯示或多屏顯示的百變大屏功能，解決了傳統電視幕墻的各種缺陷，為方便、全面、實時地顯示各系統視頻信息，特別是為遠程實時指揮，調度等工程應用提供了最好的大屏幕顯示系統。在應用方面，液晶拼接屏具有多項性能優勢。

【液晶拼接屏】液晶拼接屏的優勢有哪些 液晶拼接屏的常見拼接方式

液晶拼接屏的優勢有哪些

1、壽命長，維護成本低。

液 晶是使用壽命最長的顯示設備，其本身壽命非常長，即使是壽命最短的背光源部分，也高達50000個小時以上，而且即使使用了超過這樣長的時間，也只會對其亮度造成影響，只需更換背光燈管，便可恢復原來亮麗的色彩。這與背投是有本質的區別的，液晶背光源壽命是背投燈泡的十倍，其優劣不言而明。

2、可視角度大。

對于早期的液晶產品而言，可視角度曾經是制約液晶的一個大問題，但隨著液晶技術的不斷進步，目前已經完全解決了這個問題。液晶拼接幕墻采用的DID液晶屏，其可視角達到雙178度以上，已經達到了絕對視角的效果。

3、分辨率高、畫面亮麗。

液晶的點距比等離子小得多，物理分辨率都可以輕易達到和超過高清標準，液晶的亮度和對比度都很高，色彩鮮艷亮麗，BSV液晶拼接技術達到純平面顯示完全無曲率，圖像穩定不閃爍。

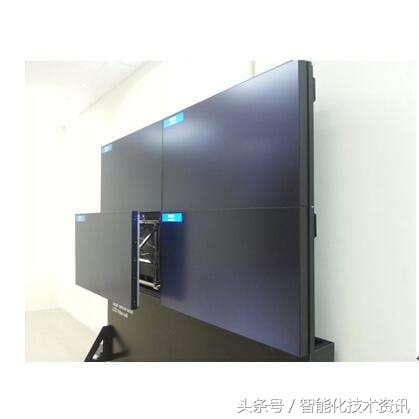

4、超薄輕巧。

液晶具有厚度薄，重量輕的特點，可以方便地拼接和安裝。40寸專用液晶屏，重量只有12.5KG，厚度不到10公分，這是其它顯示器件所不能比擬的。

5、功耗小，發熱量低。

液晶顯示設備，小功率，低發熱一向為人們所稱道。小尺寸液晶屏功率不大于35W，40寸以上液晶屏，其功率也只有150W左右，大約只有等離子的三分之一至四分之一。

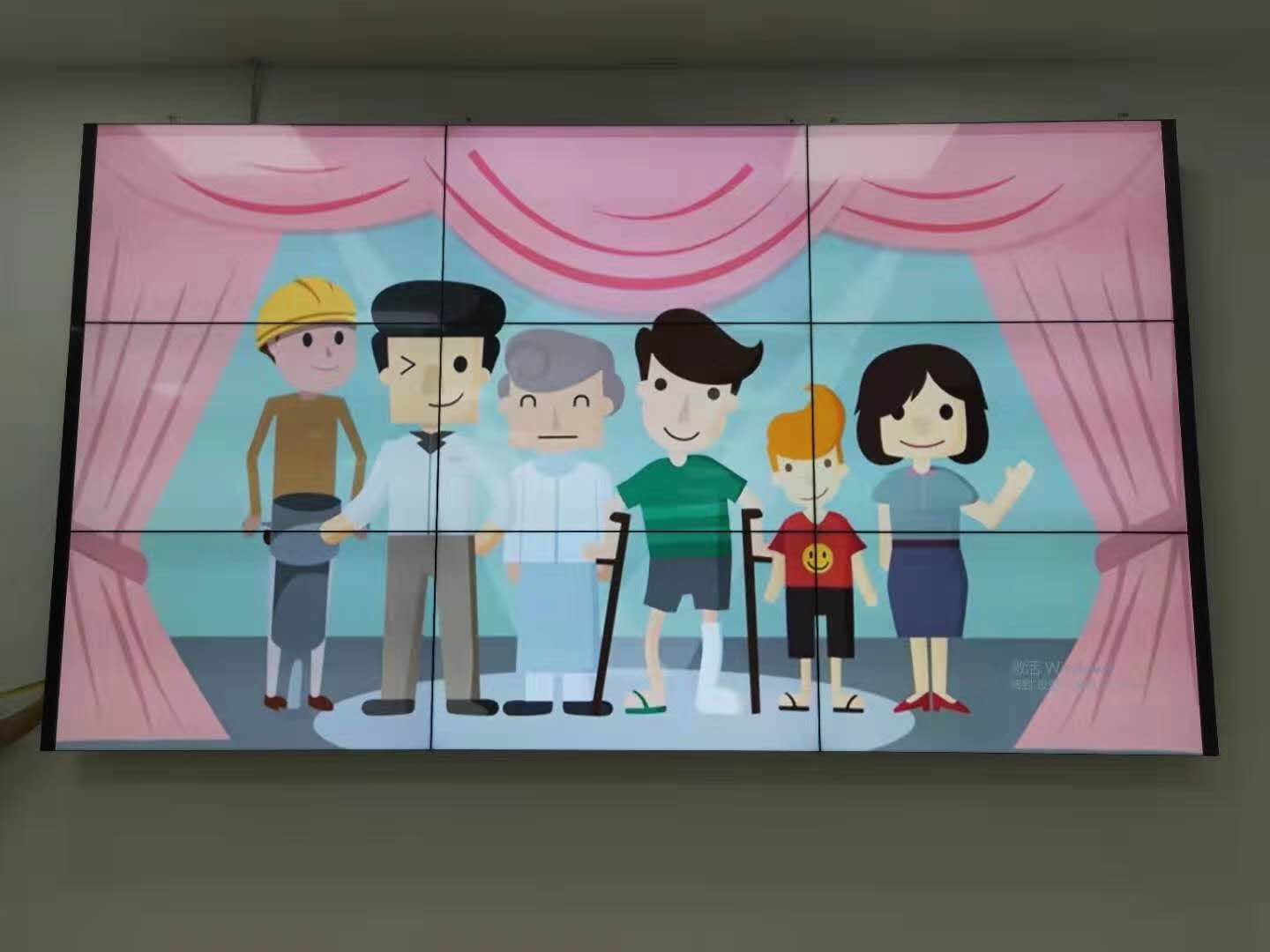

6、靈活多變的拼接顯示組合功能。

液晶拼接屏可根據不同用戶的要求進行個性化設計，選擇單屏顯示、整屏顯示、任意組合顯示、圖像漫游、圖像疊加等功能。

7、無故障時間長，維護成本低。

液晶是目前最穩定最可靠的顯示設備，由于發熱量很小，器件很穩定，不會因為元器件溫升過高損壞而造成故障。

液晶拼接屏不但擁有眾多性能優勢，在拼接方式上也十分靈活，目前市場上最為常見的有外拖拼接控制器式、嵌入式以及PCI插卡式這三種拼接方式。

液晶拼接屏的常見拼接方式

一、外拖拼接控制器式

外拖拼接控制器又可以稱為大屏幕顯示拼接器或電視墻控制器、電視墻拼接器，其主要功能是將一個完整的圖像信號劃分成N塊后分配給N個視頻顯示單元(如背投單元)，完成用多個普通視頻單元組成一個大屏幕。

二、嵌入式

嵌入式拼接屏的工作原理是各個拼接單元擁有獨立的視頻處理模塊，通過矩陣將完整的信號輸送到各個單元，并各自進行視頻處理，分割出自己應該顯示的那一部分，并將這一部分信號放大后顯示，實現大屏幕拼接顯示的目的。由于是各自處理，所以拼接的單元數理論上可以是無限。

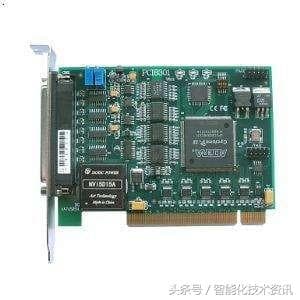

三、PCI插卡式

PCI插卡式的工作原理是通過工控機，利用一塊多屏拼接卡，先將一個完整的視頻圖像分割成M*N個子視頻信號，再將這些子視頻信號分別傳送給拼接幕墻上的各個對應單元，實現大屏幕拼接顯示的目的。它可以支持多種視頻設備的同時接入，達到液晶拼接大屏幕的功能要求。“之所以稱為外拖，是因為這類拼接幕墻分為兩個獨立的部分，一部分是顯示部分，這可以由普通的大屏幕拼接顯示單元如LCD液晶拼接屏組成；另一部分是這臺拼接控制器，它的功能是實現多個物理輸出組合成一個分辨率迭加后的顯示輸出，使屏幕顯示一幅圖畫
